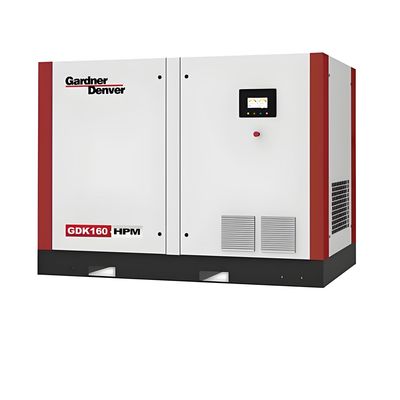

90-160kW 마이크로 오일 스크류 에어 컴프레서 7-12.5barg 13-31.5m³/min

제품 설명:

GDK90-160KW 마이크로 오일 스크루 공기 압축기는 첨단 스크루 기술을 채택하고, 높은 효율성 설계와 낮은 연료 소비 특성을 결합하여 산업에 특별히 설계되었습니다.제조업이 제품 시리즈는 높은 신뢰성, 에너지 절약, 환경 보호 및 낮은 유지 보수 비용으로 알려져 있습니다.중고고전압 애플리케이션 시나리오에 적합합니다..

주요 특징:

효율적인 고정 주파수 모터

그랜덴포드 고정 주파수 시리즈 공기 압축기는 3단계 비동기 모터와 변속기 직동으로 장착되어 있습니다.그리고 모터는 IEC60034-30 표준 lE3 에너지 효율 수준에 적합합니다..
주 모터는 주의 깊게 공기 압축기 응용 프로그램의 필요에 따라 선택됩니다. 토크와 부하 모두 특별한 요구 사항을 충족 할 수 있습니다.
부하 조건에서 모터 효율과 전력 계수를 최적화하기 위한 설계 표준. 이 최적화된 계수는 다른 모터에 비해 약 5%의 효율 이점을 가지고 있습니다.

모터 프레임

모터의 프레임 및 끝 뚜?? 은 주사철 및 알루미늄 주사조각으로 만들어집니다. 이것은 로터와 스핀들 사이의 평평한 공백을 보장하여 베어링에 대한 더 안전한 지원을 제공합니다.그리고 사용 된 결합 구성 요소가 영구적으로 평행하고 플랜지처럼.

전기 설계

설계 속도, 토크 및 작동 매개 변수는 모두 압축기의 부하 요구 사항을 충족합니다. 모터 효율과 전력 계수는 이상적인 수준에 도달했습니다.GDK 시리즈 공기 압축기의 공기 부피 요구 사항을 충족시킬 수 있습니다..

류류

구동 끝의 진공 배기가스 베어링과 배기가스 끝의 롤러 베어링은 공기 압축기의 작동을 강력하게 지원합니다.이 대형 베어링의 평균 사용 시간은 135000 시간입니다.이 두 종류의 베어링은 베어링 구도를 통해 흐르는 냉각액에 의해 냉각되며, 윤활 과정을 단순화합니다.

단열물질

GDK 시리즈 고효율 모터는 F 클래스 단열 및 B 클래스 온도 상승을 채택합니다. 지속적인 부하 조건에서 허용되는 최대 주변 온도는 155 ° C에 도달 할 수 있습니다.엔진 의 수명 에 있어서 온도 는 매우 중요 하다, 이 특별한 고려는 GDK 시리즈 모터를 더 신뢰할 수 있고 더 긴 서비스 수명을 가지고 있으며 혹독한 환경에 더 잘 적응합니다.

보호등급

GDK 시리즈 고효율 모터는 IP55 보호 수준으로 닫힌 모터를 채택하여 먼지와 습기가 모터로 들어가는 것을 효과적으로 방지합니다.모터가 혹독한 환경에서도 정상적으로 작동할 수 있도록.

호스트

호스트는 나사 공기 압축기의 핵심 부분입니다. 호스트 설계의 원래 의도는 신뢰할 수있는 품질, 안정적인 성능 및 높은 운영 효율을 보장하는 것입니다.이는 제조의 오차를 줄일 뿐만 아니라 호스트의 정확한 설치를 가능하게 합니다.그리고 공기 압축기의 일부 다른 구성 요소는 호스트의 신뢰할 수있는 작동을위한 중요한 지원과 제어 기능을 제공합니다. GDK90-160 시리즈는 새로 고효율 호스트를 채택합니다.평균 에너지 효율이 10% 이상 향상된, 그리고 장기적인 안정적인 작동을 달성합니다.

1. 윤활점 의 정교 한 배치 는 윤활유 를 원하는 위치 로 효과적으로 전달 하고, 신뢰성 을 향상 시키고, 에너지 소비 를 줄일 수 있다
2. 첨단 기어 설계는 더 효율적이고 신뢰할 수 있는 구동 에너지 전송을 가능하게 합니다
3. 통합 기어박스는 바람 저항 손실과 전송 시스템의 길이를 줄일 수 있으며 성능이 더 효율적이고 유지 보수가 더 편리합니다.
4. 향상 된 베어 배치 는 저항 을 줄이고 에너지 관리 를 개선 하여 신뢰성 과 성능 을 향상 시키는 데 도움 이 된다
5. 유지보수 없는 밀폐된 전송 시스템은 정기적인 유지보수를 필요로 하지 않으며 먼지와 습기에 의한 손상으로부터 보호 할 수 있습니다.
6. 최적화 된 나사 로터 프로파일 은 에너지 효율 과 배기가스 부피 를 크게 향상 시킬 수 있으며 동시에 에너지 비용 을 줄일 수 있다
7. 낮은 마찰력 로 배열 된 베어링 은 에너지 효율성 을 향상 시키는 데 도움 이 된다
8. 최적화 된 기어 윤활은 기어 매시 부위에 윤활유를 현명한 방법으로 주입함으로써 운영 신뢰성을 높이고 에너지 소비를 줄여줍니다.
9. 가시화 된 입수 및 출구 채널 압력 하락을 줄이십시오
10. 최적화 된 연료 주입 과정은 압축 과정에서 온도를 낮추고 효율성을 향상시킵니다.

전송 모드

GDK 영구 자석 주파수 변환 제품 시리즈의 모터와 호스트는 더 효과적이고 신뢰할 수 있으며 견고한 디자인인 동축 직류 시스템을 채택합니다.코아시얼 변속기는 벨트 및 기어와 같은 장비의 기계적 손실을 줄입니다.코아시얼 연결 방식은 더 높은 전송 효율을 가져옵니다. 동시에 영구적인 코아시얼성을 유지합니다.기계 기반은 공기에서 불순물을 방지하고 원활한 전력 전송을 보장하기 위해 완전히 밀폐됩니다.

효율적인 차가운 공기 흡입 시스템

흡수 필터
흡입 필터의 효율은 99.5%에 달하며 정확도는 3 미크론 이상입니다. 흡입 필터와 흡입 밸브는 직접 연결되어 교체가 더 편리합니다.소레노이드 밸브와 통합 된 흡입 밸브는 파이프 라인 연결을 줄입니다., 누출 지점을 최소화하고, 흡수 저항을 줄이고, 흡수 효율을 높이고, 압축 효율을 향상시킵니다.
효율적인 나노 코팅 공기 필터, 높은 필터링 성능, 0.3um을 목표로, 일반적인 필터 재료의 3배 이상입니다.

독립적인 차가운 공기 흡입 채널
GDK는 독립적인 차가운 공기 흡입 채널을 새로 설계했으며, 이는 낮은 흡입 온도, 더 큰 공기 부피, 더 낮은 압력 하락, 호스트의 효율성을 크게 향상시킵니다.
전체 기계의 배기가스 온도를 낮추고 파이프 라인의 사용 수명을 연장하고 냉각기의 성능을 크게 향상시킵니다.

냉각 시스템

GDK 시리즈는 기름 냉각기와 후 냉각기의 독립적인 배열을 채택합니다. 전통적인 용접 냉각 장치와 비교하면그것은 냉각 오일과 압축 공기의 다른 팽창 계수로 인해 용접 매듭에 열 스트레스 농도의 원인이 된 냉각기의 고장을 피합니다., 냉각기의 서비스 수명을 연장합니다. 냉각기를 교체하는 것이 더 편리하여 고객의 사용 및 유지 보수 비용을 절감합니다.

• 오일 냉각과 후방 냉각을 위한 독립적인 공기 유관 설계 - 전통적인 병렬 설계 모드를 뒤엎고, 오일 냉각과 후방 냉각을 두 쪽에 별도로 설치합니다.열 스트레스와 열 확장의 영향을 근본적으로 제거합니다
• 측면 설치, 상단 설치에 비해 판매 후 유지 보수 효율이 높습니다.
• 공기 도로는 완전히 독립되어 팬의 전력 소비를 줄이는 동시에 핵심 구성 요소가 원하는 냉각 효과를 얻을 수 있음을 보장합니다.
• 후방 공기 통로를 통해 장치의 내부 구성 요소의 동기화 냉각은 냉각뿐만 아니라 전체 기계에 대한 소음 단열 및 소음 감소를 제공합니다
• 큰 마진 후 냉각기, <10o C CTD (공기와 물 냉각), 비교적 혹독한 환경에 적응하여 46o C의 주변 온도에서 전체 기계의 정상적인 작동을 보장합니다.

C롤링 팬

• 변속 속도 제어

팬은 주파수 변환 전력을 줄이기 위해 스타 델타 제어 논리를 채택합니다. 세 팬은 제어에 연결되어 장치의 에너지 효율을 향상시키고 냉각 성능을 보장합니다.

• 기울기 설치

오일 냉각 팬은 냉각 장치 위에 직각으로 설치되어 냉각 공기 흐름을 보장하며 유닛 공간을 크게 절약합니다.기울기 각은 더 나은 냉각 효과를 보장하기 위해 엄격한 FEA 시뮬레이션을 거쳤다

• 당기형 유지 보수

냉각 팬은 유지 보수를 위해 하층 슬라이드 레일을 따라 슬라이드 될 수 있으며, 한 사람이 쉽게 작동 할 수 있으며, 팬 판매 후 서비스의 효율성을 크게 향상시킵니다.

• 흡수 냉각 팬

냉장고 표면의 흡수 온도를 줄이고 냉장고 표면에 공기를 균등하게 분배하고 냉각 및 열 전달 효율을 향상시킵니다.바람을 불어 냉각 방법과 비교, 흡입 냉각은 죽은 코너가 없으며 더 나은 냉각 효과가 있습니다

파이프 시스템

• 주요 부위의 모든 연결 부품은 플루오르 고무 O 반지 끝면과 밀폐
• 누출의 가능성은 거의 완전히 제거되고 연결은 무한대로 반복 될 수 있습니다
• 전형적인 밀폐 연결에 필요한 축 공백을 제거
• 화학 저항성

O 링 밀폐는 미국 자동차 제조사 협회 표준에 따라 기름 누출을 방지하는 더 효과적인 밀폐 구조입니다.일반적인 가닥 연결 밀폐와 비교하면, 이 고급 밀폐 방법은 축적 청결을 제거하고 설치가 쉬우며, 연결 부품은 단단한 고정으로 인해 변형되지 않으며 누출 방지 수준을 근본적으로 향상시킵니다.
전체 기계는 동일한 플랜지 디자인을 채택합니다. 취약한 부품을 줄이고 유지보수를 용이하게합니다.
높은 온도 저항 단위 부품 - 흡입 전자기 밸브, 파이프 라인, 전자 부품 등을 포함하여 모두 100o C 이상의 높은 온도 저항 표준을 충족합니다.

석유와 가스 분리 시스템

기름 분리 코어는 다층 및 두 단계 강화 특수 섬유 물질로 만들어진 특별히 설계된 접기 + 롤링 유형의 기름 분리 코어를 채택합니다. 큰 분리 면적이 있습니다.느린 흐름 속도, 우수한 분리 효과, 긴 서비스 수명, 0.5 미크론의 정확성, 단위의 배기가스 오일 함량이 3ppm 미만임을 보장합니다.
이차 복귀 파이프에 대한 혁신적인 통합된 오일 분리 코어 설계, 이차 복귀 파이프에 대한 별도의 유지보수 필요성을 제거하고, 단위 높이를 줄입니다.그리고 판매 후 서비스의 효율성을 향상.

공기 압축기 IoT 플랫폼 iConn

iConn 공기 압축기 IoT 플랫폼은 고객에게 압축기 시스템의 실시간 데이터 관리를 마음의 안정을 제공하여 장치의 안정성을 극대화시키는 것을 목표로합니다.빅데이터에 대한 통찰력과 분석을 통해, 그것은 Grundfos와 고객들이 서비스를 지속적으로 최적화하고 생산 효율성을 향상시키는 데 도움이 됩니다.

사물 인터넷 플랫폼의 구성 요소는 다음과 같습니다.

• 하드웨어 - 새로운 기계의 경우, 임베디드 데이터 박스를 갖춘 컨트롤러는 공장에서 표준으로 제공 될 수 있습니다.가장자리 장치는 연결하고 단위 컨트롤러 정보를 읽을 수 있습니다
• 통신 - 컨트롤러와 엣지 디바이스에서 데이터를 4G 네트워크를 통해 클라우드로 전송
• 소프트웨어 - 그랜드포스의 내부 관리 플랫폼과 최종 사용자가 사용하는 클라이언트 플랫폼을 포함하여 웹 버전과 앱을 모두 포함합니다.
• 기술 지원 팀

차닌덴푸 사물인터넷 플랫폼 iConn 기능

• 단위 운영 매개 변수 보고 및 보고 기능
• 유닛 운영 상태, 고장 경보 및 이벤트 알림에 대한 실시간 데이터 기반 모니터링
• 예측 분석에 기초한 문제 진단의 에너지 소비 및 신뢰성 진단 분석

적용 영역

• 제조업: 자동차, 기계 가공, 주사형조, 스프레잉 등
• 식품 및 의약품: 포장, 채우기, 공기 운반 (후처리가 필요합니다)
• 전자 산업: SMT 표면 장착, 정밀 기기 제조
• 기타: 광업, 건설, 섬유 등

제품 기능 및 사양

포장 및 운송:

제품 패키지:
마이크로 오일 스크루 공기 압축기는 견고한 고리 박스 안에 나와 있습니다. 제품 이미지와 사양이 외부에 인쇄되어 있습니다.제품은 운송 중에 손상을 방지하기 위해 거품 삽입으로 안전하게 포장되어 있습니다..
운송:
우리의 표준 배송 시간은 3-5 일입니다. 가속 배송을 위해, 우리의 고객 서비스 팀에 문의하십시오. 우리는 UPS, FedEx,그리고 USPS와 귀하의 편의를 위해 추적 번호를 제공.

FAQ:

Q: 이 제품의 브랜드 이름은 무엇입니까?
A: 이 제품의 브랜드 이름은 Aipu 입니다.
Q: 이 제품의 모델 번호는 무엇입니까?
A: 이 제품의 모델 번호는 마이크로 오일 스크루 공기 압축기입니다.
Q: 이 제품은 어디서 만들어집니다?
A: 이 제품은 중국에서 만들어졌습니다.
Q: 이 제품에는 인증서가 있나요?
A: 네, 이 제품은 CEUL 인증입니다.
Q: 이 제품에 대한 최소 주문 양은 무엇입니까?
A: 이 제품의 최소 주문량은 1pc입니다.
Q: 이 제품의 가격은 협상 가능한가요?
A: 예, 이 제품의 가격은 협상 가능합니다.
Q: 이 제품의 포장 내용은 무엇입니까?
A: 이 제품의 포장 정보는 컨테이너입니다.
Q: 이 제품의 배송 시간은 얼마나 되나요?
A: 이 제품의 배송 시간은 10일입니다.
Q: 이 상품의 지불 조건은 무엇입니까?
A: 이 상품의 지불 조건은 tt입니다.
Q: 이 제품의 공급 능력은 무엇입니까?
A: 이 제품의 공급 능력은 10000t/y입니다.
