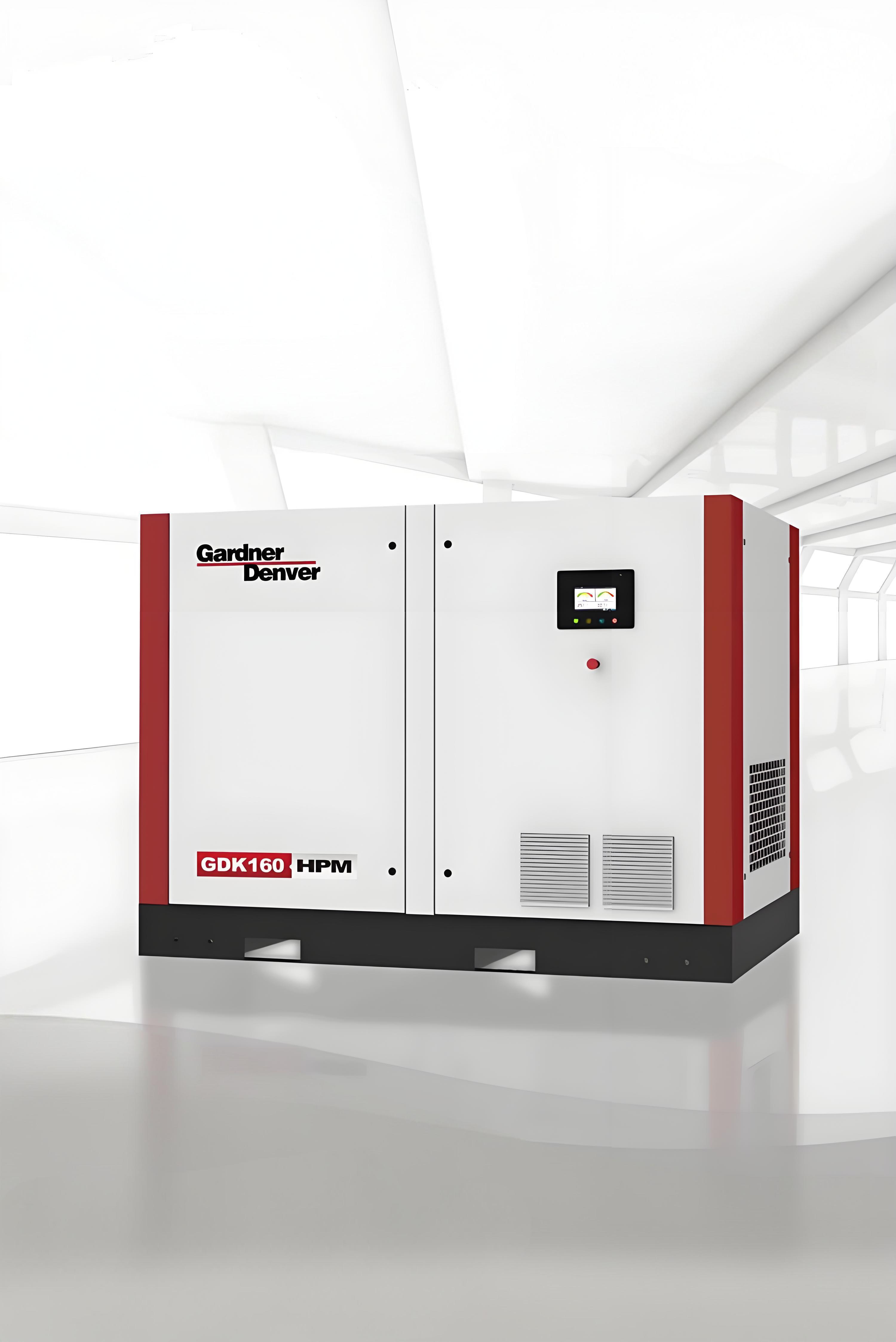

GDK90-160KW 마이크로 오일 스크류 공기 압축기는 고급 스크류 기술을 채택하고 고효율 설계 및 낮은 연료 소비 특성을 결합하여 안정적인 공기 공급이 필요한 산업, 제조, 건설 및 기타 분야를 위해 특별히 설계되었습니다. 이 제품군은 높은 신뢰성, 에너지 절약, 환경 보호 및 낮은 유지 보수 비용으로 유명하며 중전압 및 고전압 응용 시나리오에 적합합니다.
영구 자석 가변 주파수 모터
Grundendfos 영구 자석 주파수 변환 시리즈 공기 압축기는 영구 자석 동기 모터 드라이브를 장착했습니다. 기존의 전기 여기 모터에 비해 영구 자석 모터, 특히 희토류 영구 자석 모터는 구조가 간단하고 작동이 안정적입니다. 소형 및 경량; 낮은 손실 및 높은 효율; 모터는 유연하고 다양한 모양과 크기와 같은 상당한 이점을 가지고 있습니다. 따라서 적용 범위가 매우 넓어 항공 우주, 국방, 산업 및 농업 생산, 일상 생활 등 거의 모든 분야를 포괄합니다.
일반 주파수 모터 구동 공기 압축기에 비해 영구 자석 동기 모터 드라이브는 다음과 같은 장점이 있습니다.
1. 모터 성능 장점
하이브리드 영구 자석 모터의 주요 특징은 분리 가능한 고정자 권선으로 현장에서 교체할 수 있다는 것입니다. 둘째, 소형 및 고출력 특성(기존 가변 주파수 모터 부피의 33%에 불과하며 자속은 기존 가변 주파수 모터의 3배)으로 인해 호스트의 수 로터에 직접 연결하여 구동할 수 있습니다. 마지막으로, 고유한 레이아웃은 모터의 마모된 부품과 모터 베어링의 사용을 제거하고 로터 여기 시스템의 손실을 제거하며 효율성을 5-10% 향상시킵니다.
2. 넓은 주파수 변조 범위
로터는 전기 여기가 필요하지 않으며 모터의 저속 성능이 우수합니다. 고급 위치 없는 벡터 제어 기술이 채택되었으며 모터의 주파수 변환 범위는 25% -150%를 달성할 수 있으며 비동기 주파수 변환은 50% -100%만 달성할 수 있습니다. 따라서 영구 자석 모터로 구동되는 압축기는 저속 무부하 작동을 달성하고 무부하 에너지 절약을 달성할 수 있습니다.
3. 무제한 시작/정지
하이브리드 영구 자석 모터는 가스 요구 사항을 충족하기 위해 무한정 시작/정지할 수 있으며 기존 모터처럼 모터에 손상을 일으키지 않습니다. 장치의 가스 소비량이 최저점에 도달하면 종료되어 기존 공기 압축기의 언로딩으로 인한 에너지 낭비를 절약합니다.
4.저소음
합리적인 슬롯 극 좌표, 자기장 설계, 더 넓은 작동 주파수 및 더 낮은 작동 소음.
5. 모터 에어 갭 증가
모터의 에어 갭이 증가하면 HPM 모터가 더 가혹한 환경에서 정상적으로 작동하여 종료 문제를 제거할 수 있습니다.
6. 컴팩트한 구조, 작은 부피, 가벼운 무게
영구 자석 로터는 부피가 작고 전력 밀도가 높습니다.
부드럽게 시작
안정적인 출력 압력
시작 영향 없음
호스트
호스트는 스크류 공기 압축기의 핵심 부분입니다. 호스트 설계의 원래 의도는 신뢰할 수 있는 품질, 안정적인 성능 및 높은 작동 효율성을 보장하는 것으로, 제조 편차를 줄일 뿐만 아니라 호스트의 정확한 설치를 가능하게 합니다. 그리고 공기 압축기의 다른 일부 구성 요소는 호스트의 안정적인 작동을 위한 중요한 지원 및 제어를 제공합니다. GDK90-160 시리즈는 새롭게 설계된 고효율 호스트를 채택하여 평균 에너지 효율이 10% 이상 향상되었으며 장기간 안정적인 작동을 달성합니다.
전송 모드
GDK 영구 자석 주파수 변환 시리즈 제품의 모터와 호스트는 동축 직접 구동 시스템을 채택하여 보다 효과적이고 신뢰할 수 있으며 견고한 설계를 제공합니다. 동축 전송은 벨트 및 기어와 같은 장비의 기계적 손실을 줄입니다. 동축 연결 방식은 더 높은 전송 효율을 가져옵니다. 동시에 영구적인 동축성을 유지하면서 기계 베이스는 공기 중의 불순물을 방지하고 부드러운 동력 전달을 보장하기 위해 완전히 밀봉됩니다.
효율적인 냉기 흡입 시스템
흡입 필터
흡입 필터의 효율은 99.5%로 3미크론 이상의 정확도를 갖습니다. 흡입 필터와 흡입 밸브가 직접 연결되어 교체가 더 편리합니다. 솔레노이드 밸브와 통합된 흡입 밸브는 파이프라인 연결을 줄이고 누출 지점을 최소화하며 흡입 저항을 줄이고 흡입 효율을 높이며 압축 효율을 향상시킵니다.
고여과 성능의 효율적인 나노 코팅 에어 필터, 0.3um을 타겟팅하며 일반 필터 재료의 3배 이상입니다.
독립적인 냉기 흡입 채널
GDK는 독립적인 냉기 흡입 채널을 새롭게 설계하여 흡입 온도가 낮고 공기량이 많으며 압력 강하가 낮아 호스트의 효율을 크게 향상시킵니다.
전체 기계의 배기 온도를 낮추고 파이프라인의 수명을 연장하며 냉각기의 성능을 크게 향상시킵니다.
냉각 시스템
GDK 시리즈는 오일 냉각기 및 애프터쿨러의 독립적인 배열을 채택합니다. 기존의 용접 냉각기 배열과 비교하여 냉각 오일과 압축 공기의 팽창 계수가 다르기 때문에 용접 이음새에서 열 응력 집중으로 인한 냉각기의 고장을 방지하고 냉각기의 수명을 연장합니다. 냉각기를 교체하는 것이 더 편리하여 고객의 사용 및 유지 보수 비용을 절감합니다.
Cooling 팬
팬은 스타 델타 제어 로직을 채택하여 주파수 변환 전력을 줄입니다. 3개의 팬이 제어를 위해 연결되어 장치의 에너지 효율을 개선하고 냉각 성능을 보장합니다.
오일 냉각 팬은 냉각기 위에 대각선으로 설치되어 냉각 공기 흐름을 보장하는 동시에 장치 공간을 크게 절약합니다. 기울기 각도는 더 나은 냉각 효과를 보장하기 위해 엄격한 FEA 시뮬레이션을 거쳤습니다.
냉각 팬은 하부 슬라이드 레일을 따라 미끄러져 유지 보수를 할 수 있으며 한 사람이 쉽게 작동할 수 있어 팬 애프터 서비스의 효율성을 크게 향상시킵니다.
냉각기 표면의 흡입 온도를 낮추고 공기를 냉각기 표면에 고르게 분산시켜 냉각 및 열 전달 효율을 향상시킵니다. 송풍 냉각 방식에 비해 흡입 냉각은 사각지대가 없고 냉각 효과가 더 좋습니다.
파이프 시스템
O-링 씰은 미국 자동차 제조업체 협회의 표준에 따라 오일 누출을 방지하는 보다 효과적인 밀봉 구조입니다. 일반적인 나사산 연결 씰과 비교하여 이 고급 밀봉 방식은 축 방향 간극을 제거하고 설치가 용이하며 연결 부품이 단단한 고정으로 인해 변형되지 않아 누출 방지 수준을 근본적으로 개선합니다.
전체 기계는 동일한 플랜지 설계를 채택하여 취약 부품을 줄이고 유지 관리를 용이하게 합니다.
고온 저항 장치 구성 요소 - 흡입 솔레노이드 밸브, 파이프라인, 전자 부품 등을 포함하여 모두 100 º C 이상의 고온 저항 표준을 충족합니다.
오일 및 가스 분리 시스템
오일 분리 코어는 특수 설계된 접기 + 권선형 오일 분리 코어를 채택하고 다층 및 2단계 강화 특수 섬유 재료로 제작되었습니다. 넓은 분리 면적, 느린 유속, 우수한 분리 효과, 긴 수명 및 0.5미크론의 정확도를 갖추어 장치의 배기 오일 함량이 3ppm 미만임을 보장합니다.
2차 리턴 파이프에 대한 혁신적인 통합 오일 분리 코어 설계로 2차 리턴 파이프의 별도 유지 보수가 필요 없고 장치 높이를 줄이며 애프터 서비스 효율성을 향상시킵니다.
공기 압축기 IoT 플랫폼 iConn
iConn 공기 압축기 IoT 플랫폼은 고객에게 압축 공기 시스템의 실시간 데이터 관리를 마음의 평화와 함께 제공하여 장치 안정성을 극대화하는 것을 목표로 합니다. 동시에 빅 데이터에 대한 통찰력과 분석을 통해 Grundfos와 고객이 지속적으로 서비스를 최적화하고 생산 효율성을 향상시키는 데 도움이 됩니다.
사물 인터넷 플랫폼의 구성 요소는 다음과 같습니다.
Chinandenfu IoT 플랫폼 iConn 기능
제품 포장:
마이크로 오일 스크류 공기 압축기는 제품 이미지와 사양이 외부에 인쇄된 튼튼한 판지 상자에 들어 있습니다. 내부에는 운송 중 손상을 방지하기 위해 폼 인서트로 제품이 안전하게 포장되어 있습니다.
배송:
표준 배송 시간은 영업일 기준 3-5일입니다. 빠른 배송을 원하시면 고객 서비스 팀에 문의하십시오. UPS, FedEx 및 USPS와 같은 신뢰할 수 있는 운송업체를 통해 배송하며 편의를 위해 추적 번호를 제공합니다.
Q: 이 제품의 브랜드 이름은 무엇입니까?
A: 이 제품의 브랜드 이름은 Aipu입니다.
Q: 이 제품의 모델 번호는 무엇입니까?
A: 이 제품의 모델 번호는 마이크로 오일 스크류 공기 압축기입니다.
Q: 이 제품은 어디에서 제조되었습니까?
A: 이 제품은 중국에서 제조되었습니다.
Q: 이 제품은 인증을 받았습니까?
A: 예, 이 제품은 ce.ul 인증을 받았습니다.
Q: 이 제품의 최소 주문 수량은 얼마입니까?
A: 이 제품의 최소 주문 수량은 1pc입니다.
Q: 이 제품의 가격은 협상 가능합니까?
A: 예, 이 제품의 가격은 협상 가능합니다.
Q: 이 제품의 포장 세부 정보는 무엇입니까?
A: 이 제품의 포장 세부 정보는 컨테이너입니다.
Q: 이 제품의 배송 시간은 얼마나 됩니까?
A: 이 제품의 배송 시간은 10일입니다.
Q: 이 제품의 지불 조건은 무엇입니까?
A: 이 제품의 지불 조건은 tt입니다.
Q: 이 제품의 공급 능력은 무엇입니까?
A: 이 제품의 공급 능력은 10000t/y입니다.
