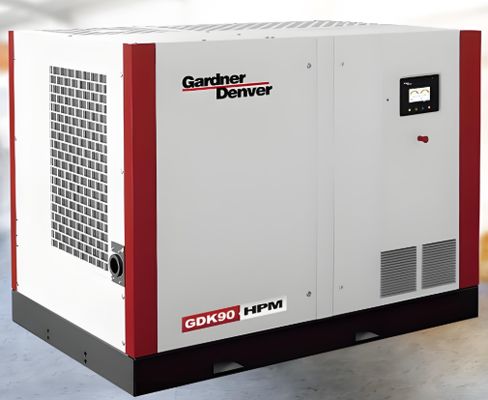

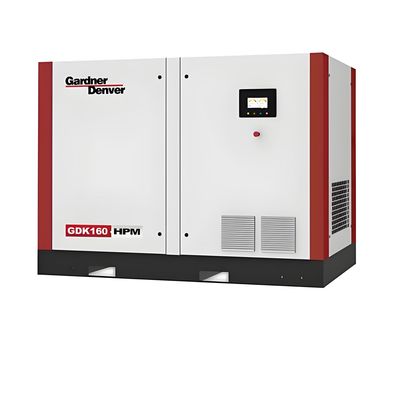

GDK90-160kW 마이크로 오일 나사 공기 압축기는 산업, 제조, 건설 및 안정적인 공기 공급원이 필요한 기타 분야를 위해 특별히 설계된 고효율 설계 및 저 연료 소비 특성과 결합 된 고급 나사 기술을 채택합니다. 이 일련의 제품은 높은 신뢰성, 에너지 절약, 환경 보호 및 낮은 유지 보수 비용으로 유명하며 중간 및 고전압 응용 시나리오에 적합합니다.
영구 자석 가변 주파수 모터
GrundendFos 영구 자석 주파수 변환 시리즈 에어 압축기에는 영구 자석 동기 모터 드라이브가 장착되어 있습니다. 전통적인 전기 흥분 모터와 비교하여 영구 자석 모터, 특히 희토류 영구 자석 모터는 간단한 구조와 안정적인 작동을 갖습니다. 작은 크기와 가벼운 무게; 낮은 손실 및 고효율; 모터는 유연하고 다양한 모양과 크기와 같은 상당한 장점이 있습니다. 따라서 응용 범위는 매우 넓으며 항공 우주, 국방, 산업 및 농업 생산 및 일상 생활과 같은 다양한 분야를 거의 다루고 있습니다.
일반 주파수 모터 구동 공기 압축기와 비교하여 영구 자석 동기 모터 드라이브는 다음과 같은 장점이 있습니다.
1. 모터 성능 장점
하이브리드 영구 자석 모터의 주요 특징은 분리 가능한 고정자 권선으로, 현장에서 교체 할 수 있습니다. 둘째, 작은 크기 및 높은 전력 특성 (기존 가변 주파수 모터의 부피의 33%에 불과한 반면, 자기 플럭스는 전통적인 가변 주파수 모터의 3 배입니다)는 호스트의 수컷 로터에 직접 연결되고 구동 될 수 있습니다. 마지막으로, 고유 한 레이아웃은 모터에서 마모 된 부품 및 모터 베어링의 사용을 제거하고 로터 여기 시스템의 손실을 제거하며 효율성을 5-10%향상시킵니다.
2. 주파수 변조 범위
로터는 전기 여기가 필요하지 않으며 모터의 저속 성능이 양호합니다. 고급 위치 자유 벡터 제어 기술이 채택되고 모터의 주파수 변환 범위는 25% -150%를 달성 할 수있는 반면 비동기 주파수 변환은 50% -100% 만 달성 할 수 있습니다. 따라서, 영구 자석 모터에 의해 구동되는 압축기는 저속 무모 작동을 달성하고 무하 에너지 절약을 달성 할 수 있습니다.
3. 실계화 된 시작/정지
하이브리드 영구 자석 모터는 가스 요구 사항을 충족하기 위해 무한히 시작/정지 할 수 있으며 전통적인 모터와 같은 모터에 손상을 일으키지 않습니다. 장치의 가스 소비가 가장 낮은 지점으로 떨어지면 폐쇄되어 전통적인 공기 압축기를 내릴 때 발생하는 에너지 폐기물을 절약합니다.
4.저음
합리적인 슬롯 극 조정, 자기장 설계, 더 넓은 작동 주파수 및 낮은 작동 노이즈.
5. 모터 공기 갭이 발생합니다
모터의 공기 갭이 증가하면 HPM 모터가 더 가혹한 환경에서 정상적으로 작동하여 셧다운 문제가 발생할 수 있습니다.
6..compact 구조, 소량 및 경량
영구 자석 로터는 소량과 높은 전력 밀도를 갖습니다.
부드럽게 시작하십시오
안정적인 출력 압력
스타트 업 충격이 없습니다
주인
호스트는 나사 공기 압축기의 핵심 부분입니다. 호스트 설계의 원래 의도는 신뢰할 수있는 품질, 안정적인 성능 및 높은 운영 효율성을 보장하여 제조 편차를 줄일뿐만 아니라 호스트의 정확한 설치를 가능하게하는 것입니다. 공기 압축기의 다른 구성 요소는 호스트의 신뢰할 수있는 작동을위한 중요한지지와 제어를 제공합니다. GDK90-160 시리즈는 새로 설계된 고효율 호스트를 채택하며 평균 에너지 효율이 10%이상 개선되며 장기 신뢰할 수있는 운영을 달성합니다.
전송 모드
GDK 영구 자석 주파수 변환 시리즈 제품의 모터 및 호스트는 동축 직접 드라이브 시스템을 채택하며, 이는보다 효과적이고 신뢰할 수 있으며 강력한 설계입니다. 동축 전송은 벨트 및 기어와 같은 장비의 기계적 손실을 줄입니다. 동축 연결 방법은 전송 효율이 높아집니다. 영구 동축성을 동시에 유지하는 기계 기지는 공중의 불순물을 방지하고 부드러운 전력 전송을 보장하기 위해 완전히 밀봉되어 있습니다.
효율적인 냉기 흡기 시스템
흡기 필터
흡기 필터의 효율은 99.5%로 3 미크론 이상의 정확도로 높습니다. 흡기 필터와 흡기 밸브가 직접 연결되어 교체가 더 편리합니다. 솔레노이드 밸브와 통합 된 흡기 밸브는 파이프 라인 연결을 줄이고, 누설 지점을 최소화하고, 흡입 저항을 줄이고, 흡입 효율을 높이고, 압축 효율을 향상시킵니다.
0.3UM을 표적으로하는 높은 여과 성능을 갖는 효율적인 나노 코팅 공기 필터는 일반 필터 재료의 3 배 이상입니다.
독립적 인 냉기 섭취 채널
GDK는 독립적 인 냉기 흡기 채널을 새로 설계했으며, 이는 흡입 온도가 낮고 공기량이 커지고 압력 강하가 더 높으며 숙주의 효율을 크게 향상시킵니다.
전체 기계의 배기 온도를 줄이고 파이프 라인의 서비스 수명을 연장하며 쿨러의 성능을 크게 향상시킵니다.
냉각 시스템
GDK 시리즈는 독립적 인 오일 냉각기 및 냉각제 배열을 채택합니다. 전통적인 용접 된 냉각기 배열과 비교하여, 냉각 오일 및 압축 공기의 다양한 팽창 계수로 인해 용접 이음새에서 열 응력 농도로 인한 냉각기의 고장을 피하고 냉각기의 서비스 수명을 연장합니다. 쿨러 교체가 더 편리하여 고객의 사용 및 유지 보수 비용을 절약 할 수 있습니다.
기음Ooling 팬
팬은 스타 델타 제어 로직을 채택하여 주파수 변환 전력을 줄입니다. 세 명의 팬이 제어를 위해 연결되어 장치의 에너지 효율을 향상시키고 냉각 성능을 보장합니다.
오일 냉각 된 팬은 대각선으로 냉각기 위로 설치되어 냉각 공기 흐름을 보장하면서 단위 공간을 크게 절약 할 수 있습니다. 틸트 각도는 더 나은 냉각 효과를 보장하기 위해 엄격한 FEA 시뮬레이션을 거쳤습니다.
냉각 팬은 유지 보수를 위해 하단 슬라이드 레일을 따라 미끄러질 수 있으며, 한 사람이 쉽게 작동 할 수있어 팬 애프터 판매 서비스의 효율성을 크게 향상시킵니다.
냉각기 표면의 흡입 온도를 줄이고 냉각기 표면에 공기를 골고루 분배하고 냉각 및 열 전달 효율을 향상시킵니다. 냉각 방법을 부는 것과 비교하여 흡입 냉각은 데드 코너가없고 냉각 효과가 향상됩니다.
파이프 시스템
O- 링 씰은 미국 자동차 제조업체 협회의 표준에 따라 석유 누출을 방지하는보다 효과적인 밀봉 구조입니다. 일반적인 나사 연결 씰과 비교 하여이 고급 밀봉 방법은 축 방향 제거를 제거하고 설치하기 쉽고, 단단한 고정으로 인해 연결 부품이 변형되지 않아 누출 방지 레벨이 근본적으로 향상됩니다.
전체 기계는 동일한 플랜지 설계를 채택하여 취약한 부품을 줄이고 유지 보수를 용이하게합니다.
흡입 솔레노이드 밸브, 파이프 라인, 전자 부품 등을 포함한 고온 저항 단위 부품은 모두 100 ° C 이상의 고온 저항 표준을 충족합니다.
석유 및 가스 분리 시스템
오일 분리 코어는 다층 및 2 단계 강화 특수 섬유 재료로 만들어진 특수 설계된 접이식+와인딩 타입 오일 분리 코어를 채택합니다. 그것은 분리 영역이 크고 유속도가 느리게, 분리 효과가 우수하고 서비스 수명이 길고 0.5 미크론의 정확도가있어 장치의 배기 오일 함량이 3ppm 미만입니다.
보조 리턴 파이프 용 혁신적인 통합 오일 분리 코어 설계로 2 차 반환 파이프의 별도의 유지 보수가 필요하지 않으며 단위 높이를 줄이며 사후 판매 서비스 효율성을 향상시킵니다.
공기 압축기 IoT 플랫폼 ICONN
ICONN Air Compressor IoT 플랫폼은 고객에게 마음의 안심으로 압축 공기 시스템의 실시간 데이터 관리를 제공하여 단위 안정성을 극대화하는 것을 목표로합니다. 동시에 빅 데이터에 대한 통찰력과 분석을 통해 GrundFos와 고객은 지속적으로 서비스를 최적화하고 생산 효율성을 향상시키는 데 도움이됩니다.
사물 인터넷 플랫폼의 구성 요소에는 포함됩니다
Chinandenfu IoT 플랫폼 ICONN 기능
제품 포장 :
마이크로 오일 스크류 공기 압축기는 제품 이미지와 사양이 외부에 인쇄 된 튼튼한 판지 상자에 들어 있습니다. 내부에서, 제품에는 운송 중 손상을 방지하기 위해 폼 삽입물이 단단히 포장되어 있습니다.
해운:
표준 배송 시간은 영업일 기준 3-5 일입니다. 신속한 배송은 고객 서비스 팀에 문의하십시오. 우리는 UPS, FedEx 및 USP와 같은 신뢰할 수있는 항공사를 통해 배송되며 편의를위한 추적 번호를 제공합니다.
Q :이 제품의 브랜드 이름은 무엇입니까?
A :이 제품의 브랜드 이름은 AIPU입니다.
Q :이 제품의 모델 번호는 무엇입니까?
A :이 제품의 모델 번호는 마이크로 오일 나사 공기 압축기입니다.
Q :이 제품은 어디에서 만들어 졌습니까?
A :이 제품은 중국에서 만들어졌습니다.
Q :이 제품에 인증이 있습니까?
A : 그렇습니다.이 제품은 CE.UL에 의해 인증되었습니다.
Q :이 제품의 최소 주문 수량은 얼마입니까?
A :이 제품의 최소 주문 수량은 1pc입니다.
Q :이 제품의 가격이 협상 가능합니까?
A : 그렇습니다.이 제품의 가격은 협상 가능합니다.
Q :이 제품의 포장 세부 사항은 무엇입니까?
A :이 제품의 포장 세부 사항은 컨테이너입니다.
Q :이 제품의 배달 시간은 얼마나 걸립니까?
A :이 제품의 배달 시간은 10 일입니다.
Q :이 제품의 지불 조건은 무엇입니까?
A :이 제품의 지불 조건은 Tt입니다.
Q :이 제품의 공급 능력은 무엇입니까?
A :이 제품의 공급 능력은 10000t/y입니다
