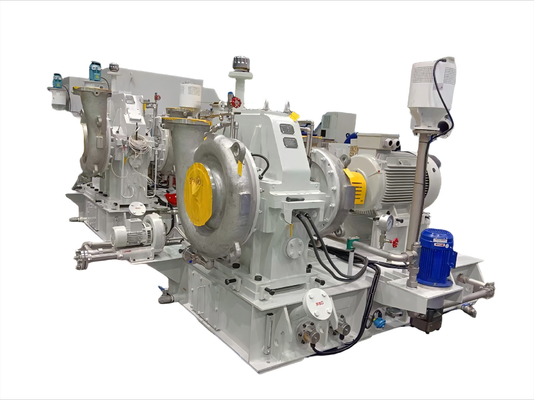

증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압

1
MOQ
협상 가능
가격
증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압
풍모 갤러리 제품 설명 따옴표를 요구하십시오
풍모
제품 사양
소재: 스테인리스 스틸
모델: 증기 압축기
brand name: Aipu
기본 정보
Place of Origin: China
브랜드 이름: Aipu
Model Number: CBV Series
결제 및 배송 조건
Packaging Details: Export Standard Packaging
Payment Terms: T/T, L/C
제품 설명



증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압

제품 특성



고효율 첨단 임펠러 프로파일 맞춤형 디자인, 우수한 에너지 절약 성능
펄러는 3차원 흐름 이론과 완전한 3차원 흐름 시뮬레이션에 의해 설계되었습니다. 증기 압축기의 성능은 흐름 분석 기술에 의해 예측됩니다.그리고 증기 압축기의 아디아바틱 효율은 약 85%에 도달 할 수 있습니다..
임플러는 사용자가 필요로하는 작업 매개 변수가 임플러 효율 영역에 있는지 확인하기 위해 사용자의 작업 매개 변수에 따라 설계됩니다.더 많은 에너지를 절약할 수 있습니다..



넓은 조정 범위, 안정적인 진공 정도
증발 용량은 넓고 두 가지 모드로 조절할 수 있습니다: VFD, 증발 온도; 증발 문제를 효과적으로 방지하기 위해 항 증상 장치가 제공됩니다.



콤팩트한 디자인, 더 적은 발자국
전체 스키드 장착 구조가 채택됩니다. 중앙 분기 증기 압축기 몸은 기어 박스 인하와 직접 연결되어 있습니다.윤활유 시스템과 모터는 오일 탱크 역할을 하는 공통 기반에 배치됩니다.무게도 적고 발자국도 적습니다.



낮은 소음 수준
나선형 케이스와 임플러의 첨단 설계 기술을 통해, 별도의 소음과 광대역 소음이 억제되고, 공기 역학 소음의 적극적인 통제가 실현됩니다.더 쉽게 부패합니다..



덜 쓰이는 부품, 편리한 설치 및 유지 보수
덜 쓰이는 부품, 덜 현장 유지, 쉽고 빠른 설치.



높은 지능 수준
베어링의 진동, 온도, 입구와 출구 압력, 온도, 항 급증 제어, 시작-정지 연결 보호, 고장 경보, 윤활유 압력,기름 온도와 일련의 모니터링 및 제어 시스템은 PLC에 의해 제어됩니다., 그리고 "장구 클라우드* 지능형 클라우드 플랫폼에 실시간 전송, 사용자는 프로젝트 엔지니어와 함께 장비 실행 상태를 실시간 모니터링 할 수 있습니다.

 주요 구조

증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 0

선동기
고효율 펄러는 세차원 흐름 이론에 의해 설계되어 엄격한 정밀 가공 후 정적 및 정적 균형에 의해 캘리브레이션되며 1의 초고속 테스트를 통과했습니다.15번의 가속도는 펄러 강도를 보장합니다.증기 압축기의 다른 작업 조건의 요구 사항을 충족시키기 위해, 펄러 재료는 티타늄, 듀플렉스 스테인리스 스틸 및 기타 재료가 될 수 있습니다.



증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 1

볼루트 케이스
원형 분포 volute를 사용하여, volute 벽 프로필은 공기 흐름 운동의 법칙에 따라 로그 나선 선으로 설계되어 있습니다.작은 진동소음도 낮습니다. 볼루트 가구 재료는 304.316L,22052507 스테인리스 스틸은 다른 작업 조건에 따라



증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 2

고속 로터
고속 로터 는 펄러, 고속 기어 및 고속 샤프로 구성 됩니다.임펠러와 고속 샤프트는 막대기로 연결되고 토크는 끝 표면 핀 또는 치아로 전달됩니다.동적 평형 테스트는 국제 표준에 맞고 정확도는 G1 등급에 도달하여 원활하고 신뢰할 수 있는 작동을 보장합니다.



증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 3

기구
가속 기어 쌍은 involute 치아 프로필을 채택 합니다. 기어 휠과 피니온의 표면은 고속 안정적인 운영을 유지하기 위해 깎는 및 질산-강화 처리를 통과합니다.낮은 진동과 낮은 소음20년 정도 살 수 있습니다.



증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 4

류류
많은 유연한 패드로 구성된 고속 샤프트 지원은 기울기 패드 저널 베어링을 채택합니다.진동 방지 성능과 로드와 속도 변화에 따라 자동 조정 능력은 모두 훌륭합니다..





윤활시스템

윤활 시스템은 오일 탱크와 오일 파이프라인을 구성합니다.몰입형 전기 히터와 온도 조절 스위치는 모두 오일 탱크에 포함되어 있습니다.윤활 파이프는: 마스터 오일 펌프, 보조 오일 펌프, 쌍안식 필터 및 열 교환기로 구성됩니다.주요 오일 펌프는 저속 기어에 의해 구동되고 기어와 베어링에 전유를 공급합니다.전기 펌프는 장치가 시작하기 전에 사전 윤활을 공급하고 비상 및 정지 시간에 오일 압력을 유지합니다.전기 펌프는 또한 stand-by 오일 펌프 역할을 합니다.. 이중 실린더를 가진 오일 필터는 고정도입니다. 필터에 압력 차이 경보 장치도 장착되어 있습니다.



증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 5

포고
작업 조건의 요구 사항에 따라 증기 압축기에 다양한 밀폐 옵션이 있습니다. 표준 옵션은: 증기 정제로 미로 밀폐,증기 정화로 탄소 고리 밀폐건조 가스 밀폐 등





증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 6

밀폐 증기 충전 장치
밀폐 증기 충전 장치는 마이너스 압력 또는 정상적인 작업 상태 증기 압축기에 사용됩니다. 압축기에 공기 누출을 방지하기 위해 초온화 증기를 샤프트 밀폐로 충전합니다.증기 충전 장치에는 증기 압력 완화 밸브가 포함되어 있습니다, 압력 감지 장치, 스테인레스 스틸 필터 등압력 완화 방법, 예를 들어, 펌프 또는 증기 추출은 노출된 증기가 변속기에 들어가는 것을 방지하기 위해 일반적으로 사용됩니다., 그 결과 윤활유가 발효됩니다.



증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 7

과열 물 스프레이 장치
고압 분산 된 여러 개의 원자화 노즐은 파이프 내 물 안개 분포 균일성을 향상시키고 원자화 효율을 높입니다.개별 노즐이 막히거나 다른 비정상적인 상태가 있을 때, 나머지 노즐은 여전히 충분한 스프레이 부피를 보장 할 수 있습니다. 입구는 스테인레스 스틸 압력 완화 밸브 (수동 또는 자동 옵션) 및 필터와 장착되어 있습니다.



증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 8

배수 탱크
블로어 유닛에서 생성 된 액체 물을 수집하고 배charge하는 데 사용됩니다. 실제 요구 사항에 따라 부정적인 압력, 정상적인 압력 또는 긍정적 압력 세 모드를 설계 할 수 있습니다.탱크 바디는 입수 밸브가 장착되어 있습니다 (수동 또는 자동 옵션), 시선 유리, 액체 수준 측정기 (현지 또는 원격 전송) 및 배수 밸브 및 기타 액세서리.자동 배수 밸브 또는 배수 펌프 (비압 상태) 와 원격 전송 액정 수량 측정 장치가 장착된 경우, 자동 배수, 액체 수준의 실시간 모니터링, 비정상적인 경보 및 기타 기능을 실현 할 수 있습니다.



동기 모터 와 드라이브

증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 9

모터
고효율의 영구 자석 동기 모터를 사용하는 것이 좋습니다 GB30253-2013 표준의 1급 에너지 효율 등급을 충족합니다. 그것의 등급 작동 효율은 94.5-97%,아시크론 모터보다 4-6% 높습니다.간단한 구조, 작은 크기, 소음 적고 에너지 절감 성능이 좋습니다.



모니터링 및 제어 시스템

증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 10

모니터링 및 제어 시스템은 고속 원심 류풍기의 작동을 보호하기 위해 설계되었습니다. 시작은 인터락, 항 급증 제어 모드로 제공됩니다.부속 펌프 오일 압력에 따라 자동 시작 및 중지, 높은 베어링 온도 및 진동에 대한 보호. 기름 공급 파이프라인에 기름 압력 센서, 기름 냉각기 뒤에 기름 온도 센서,고속 슬라이딩 베어링의 온도 센서와 진동 센서입구와 출구 파이프 라인은 공기 온도와 압력을 측정하기 위해 1차 및 2차 미터와 송신기가 장착되어있어 실시간으로 매개 변수를 모니터링 할 수 있습니다.안전성 확보를 위해, 안정적이고 신뢰할 수 있는 부착기의 작동.



증기 압축기를 선택하여 효율적이고 신뢰할 수 있고 조용한 증기 관리 솔루션을 선택하여 현대 산업 환경의 요구 사항을 충족하십시오.





제품 크기 데이터 테이블

증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 11증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 12증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 13

참고: 위의 디자인 매개 변수 범위는 참조를 위해만 사용 됩니다. 이 범위 밖의 경우, 자세한 사항에 대해 저희 회사에 문의하시기 바랍니다.

성능 특징

높은 온도 적응력:고온 압축을 필요로 하는 산업용 용도로 고온 증기를 처리할 수 있다.



원심 압축기 설계: 높은 효율과 압축 용량을 위한 원심 압축기 설계.



안정적인 작동:긴 시간 동안 안정적인 성능과 높은 효율을 보장하도록 설계되었습니다.



가려움증 및 부식 저항성:높은 온도와 부식 저항성 물질로 제작되어 가혹한 운영 환경에 견딜 수 있습니다.

에너지 절약 및 환경 보호: 환경 표준을 준수하고 에너지 소비를 줄이기 위해 첨단 에너지 절약 기술을 채택합니다.



신뢰성:장기적인 신뢰성과 안전을 염두에 두고 설계되어 유지보수 필요성을 줄입니다.



지능형 제어:첨단 지능형 제어 시스템으로 장착되어 압축기의 작동 상태를 모니터링하고 조절하고 작동 효율을 향상시킵니다.





1등급 가벼운 제조 및 테스트 기반

우리는 연구소, 연구개발 건물, 가공 작업장 등을 건설했으며, 국제적으로 선진적이고 중국이 선도하는 고정밀 처리 장비를 갖추고 있습니다.



증기 압축기 위한 맞춤형 설계 및 에너지 절감 성능 기계적 증기 재압 14
